精密轴承

Precision Bearings

高速推力角接触球轴承ROBUST系列

特点

机床主轴中承受轴向载荷的球轴承,需具备优异的高速和高刚度性能,NSK针对这些用途,提供三种轴承以满足不同结构及机械特性需求。

假定上述球轴承都与圆柱滚子轴承共同使用,安装时,为使轴承外径与轴承座内径之间保留间隙,仅让圆柱滚子轴承承受径向载荷,需要对外圈外径尺寸公差进行特殊管理。

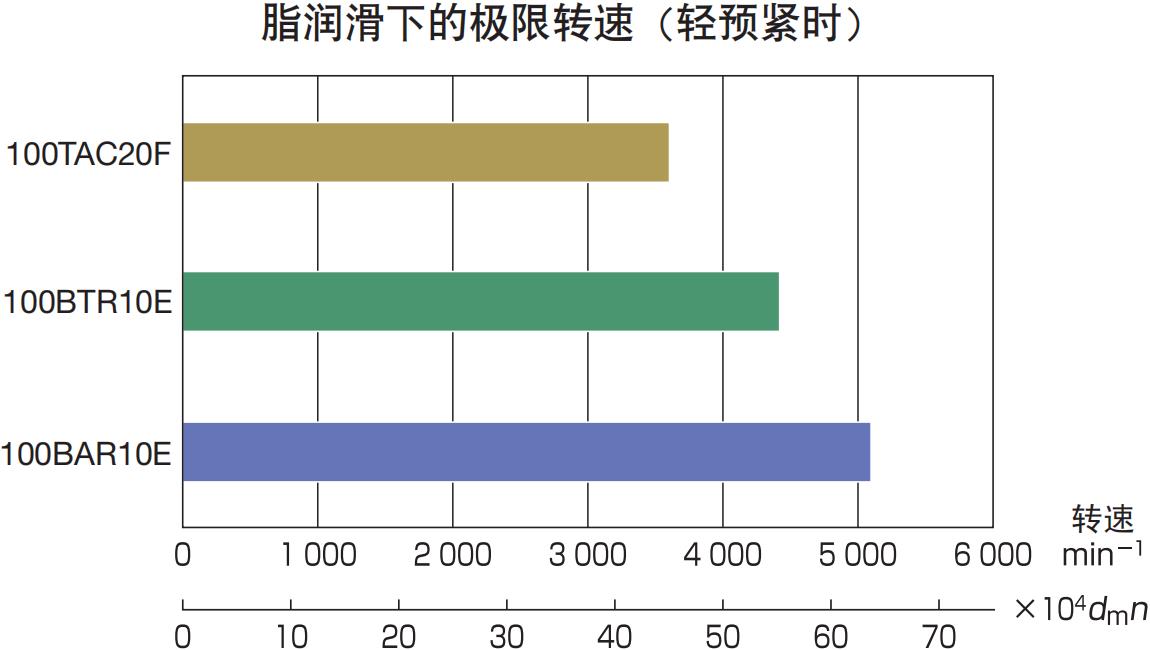

高速推力角接触球轴承ROBUST系列在维持轴承高刚度的同时,也实现了高速化性能。接触角设计为40°(BTR系列)和30°(BAR系列),实现更加优异的高速性能和低发热性能。

互换性

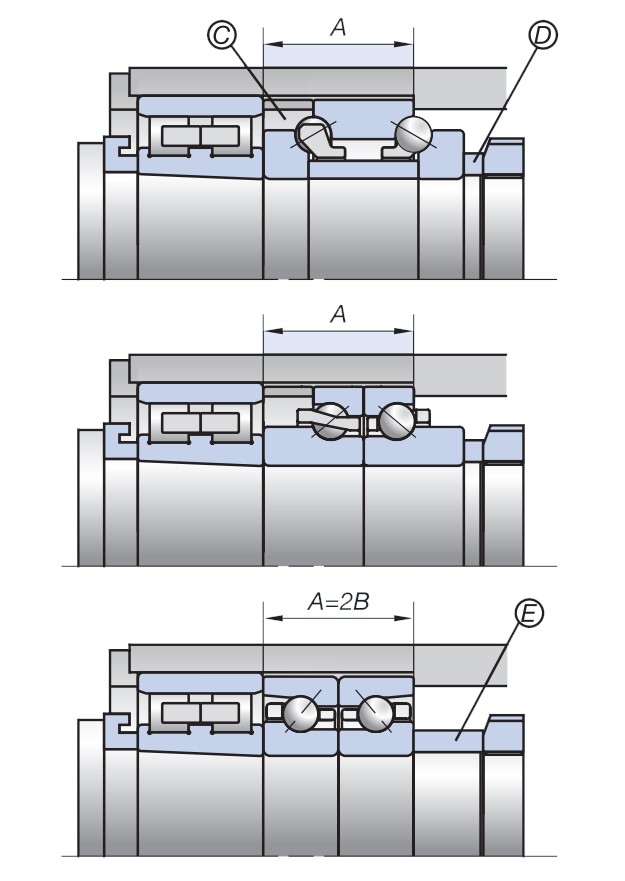

为方便替换主轴用20系列推力角接触球轴承,BAR、BTR系列采用特殊宽度尺寸。无需变更轴与轴承座,仅去掉左图中的 C 隔圈,并将 D 隔圈替换为 E 隔圈,即可完成轴承替换。

替换29系列轴承时,请与我们的销售代表联系。

NSKTAC ←→ BAR,BTR具有互换性

BAR、BTR采用特殊宽度尺寸

NSKTAC替换为BAR、BTR,可满足低发热,高速化需求。

同样,BAR、BTR替换为NSKTAC,可满足高刚度需求。

轴承代号构成
1
0
0
B
A
R
1
0
H
T
Y
N
D
B
E
L
P
4
A
100:① 公称轴承内径
BAR:② 形式记号
10:③ 尺寸系列
S:④ 材料记号
TYN:⑤ 保持架记号
DB:⑥ 组合记号
EL:⑦ 预紧记号
P4A:⑧ 精度记号
100
公称轴承内径
内径代号 mm
BAR
形式记号
BAR:30°接触角BTR:40°接触角
10
尺寸系列
10:内径尺寸、外径尺寸10系列,宽度尺寸特殊管理
H
材料记号
S:SUJ2轴承钢套圈,SUJ2轴承钢滚动体
E:SUJ2轴承钢套圈,EQTF超长寿命轴承钢滚动体
H:SUJ2轴承钢套圈,Si3N4陶瓷滚动体
TYN
保持架记号
无代号:外圈引导铜合金保持架
TYN:滚动体引导聚酰胺树脂保持架内径尺寸160 mm以下
MY:滚动体引导铜合金保持架
DB
组合记号
SU:万能配对(单列)DU:万能配对(双列)DUD:万能配对(三列)QU:万能配对(四列)
DB:背对背配对DF:面对面配对DT:串联配对
DBD:三列 / / \ 配对DFD:三列 \ \ / 配对DTD:三列 / / / 配对
DBB:/ / \ \ 配对DFF:\ \ / / 配对DTT:/ / / / 配对DBT:/ / / \ 配对DFT:\ \ \ / 配对
EL
预紧记号
EL:微预紧L:轻预紧
P4A
精度记号
P2A:特殊外径尺寸公差,其他为ISO 2级
P4A:特殊外径尺寸公差,其他为ISO 4级
轴承型号列表
轴承型号
内径
外径
厚度
极限转速
操作
50BAR10E
50.00
80.00
28.50
15700
50BAR10H
50.00
80.00
28.50
16200
50BTR10E
50.00
80.00
28.50
14000
50BTR10H
50.00
80.00
28.50
14700
55BAR10E
55.00
90.00
33.00
14100
55BAR10H
55.00
90.00
33.00
14500
55BTR10E
55.00
90.00
33.00
12600
55BTR10H
55.00
90.00
33.00
13200
60BAR10E
60.00
95.00
33.00
13200
60BAR10H
60.00
95.00
33.00
13600
60BTR10E
60.00
95.00
33.00
11800
60BTR10H
60.00
95.00
33.00
12300
65BAR10E
65.00
100.00
33.00
12400
65BAR10H
65.00
100.00
33.00
12800
65BTR10E
65.00
100.00
33.00
11100
65BTR10H
65.00
100.00
33.00
11600
70BAR10E
70.00
110.00
36.00
11400
70BAR10H
70.00
110.00
36.00
11700
70BTR10E
70.00
110.00
36.00
10200
70BTR10H
70.00
110.00
36.00
10600
75BAR10E
75.00
115.00
36.00
10800
75BAR10H
75.00
115.00
36.00
11100
75BTR10E
75.00
115.00
36.00
9600
75BTR10H
75.00
115.00
36.00
10000
80BAR10E
80.00
125.00
40.50
10000
80BAR10H
80.00
125.00
40.50
10300
80BTR10E
80.00
125.00
40.50
8900
80BTR10H
80.00
125.00
40.50
9300
85BAR10E
85.00
130.00
40.50
9500
85BAR10H
85.00
130.00
40.50
9800
