精密轴承

Precision Bearings

双向推力角接触球轴承

特点

机床主轴中承受轴向载荷的球轴承,需具备优异的高速和高刚度性能,NSK针对这些用途,提供三种轴承以满足不同结构及机械特性需求。

假定上述球轴承都与圆柱滚子轴承共同使用,安装时,为使轴承外径与轴承座内径之间保留间隙,仅让圆柱滚子轴承承受径向载荷,需要对外圈外径尺寸公差进行特殊管理。

高速推力角接触球轴承ROBUST系列在维持轴承高刚度的同时,也实现了高速化性能。接触角设计为40°(BTR系列)和30°(BAR系列),实现更加优异的高速性能和低发热性能。

互换性

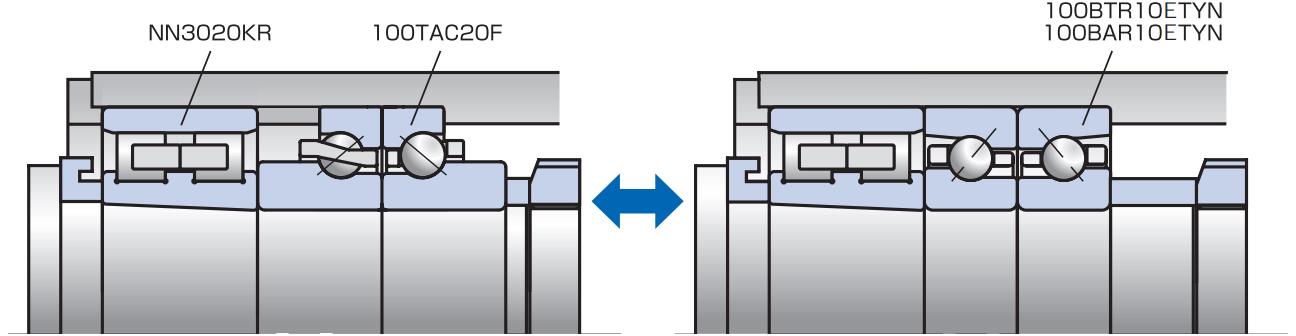

为方便替换主轴用20系列推力角接触球轴承,BAR、BTR系列采用特殊宽度尺寸。无需变更轴与轴承座,仅去掉左图中的 C 隔圈,并将 D 隔圈替换为 E 隔圈,即可完成轴承替换。

替换29系列轴承时,请与我们的销售代表联系。

NSKTAC ←→ BAR,BTR具有互换性

BAR、BTR采用特殊宽度尺寸

NSKTAC替换为BAR、BTR,可满足低发热,高速化需求。

同样,BAR、BTR替换为NSKTAC,可满足高刚度需求。

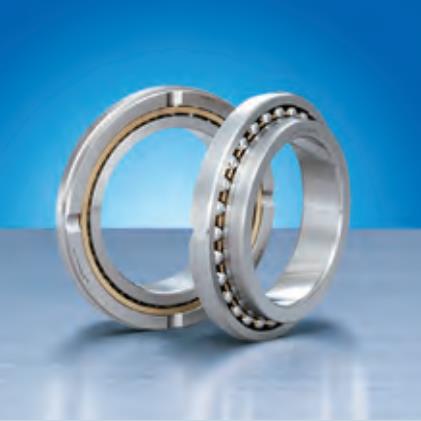

NSK TAC F 系列

接触角50°的高刚度推力角接触球轴承,提高轴向刚度。

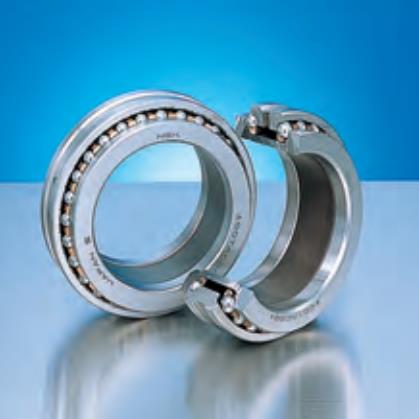

NSK TAC D 系列

接触角60°的高刚度推力角接触球轴承,提高轴向刚度。

双列可分离。

TAC F系列轴承代号构成
1
0
0
T
A
C
2
0
F
M
E
4
4
D
B
E
L
P
4
A
100:① 公称轴承内径
TAC:② 形式记号
20F:③ 尺寸系列
M:④ 保持架记号
E44:⑤ 油孔记号
DB:⑥ 组合记号
EL:⑦ 预紧记号
P4A:⑧ 精度记号
100
公称轴承内径
内径代号 mm50~130 mm
TAC
形式记号
推力角接触球轴承
20F
尺寸系列
20F:与NN30系列配合使用(接触角50°)
29F:与NN39、NN49系列配合使用(接触角50°)
M
保持架记号
M:铜合金保持架
E44
油孔记号
无代号:无油孔
E44:外圈带标准油槽油孔
DB
组合记号
SU:万能配对(单列)DU:万能配对(双列)DUD:万能配对(三列)QU:万能配对(四列)
DB:背对背配对DF:面对面配对DT:串联配对
DBD:三列 / / \ 配对DFD:三列 \ \ / 配对DTD:三列 / / / 配对
DBB:/ / \ \ 配对DFF:\ \ / / 配对DTT:/ / / / 配对DBT:/ / / \ 配对DFT:\ \ \ / 配对
EL
预紧记号
EL:微预紧L:轻预紧
P4A
精度记号
P4A:特殊外径尺寸公差,其他为ISO 4级
P5A:特殊外径尺寸公差,其他为ISO 5级
TAC D系列轴承代号构成
1
5
0
T
A
C
2
0
D
M
Y
P
N
7
+
L
C
6
150:① 公称轴承内径
TAC:② 形式记号
20D:③ 尺寸系列
MY:④ 保持架记号
PN7:⑤ 精度记号
+L:⑥ 隔圈记号
C6:⑦ 预紧记号
150
公称轴承内径
内径代号 mm140~320 mm
TAC
形式记号
推力角接触球轴承
20D
尺寸系列
20D:与NN30系列配合使用(接触角60°)
29D:与NN39、NN49系列配合使用(接触角60°)
MY
保持架记号
MY:车制铜合金保持架
PN7
精度记号
PN7:特殊精度
+L
隔圈记号
内圈隔圈记号
C6
预紧记号
C6:微预紧C7:轻预紧(本系列标准预紧)
