精密轴承

Precision Bearings

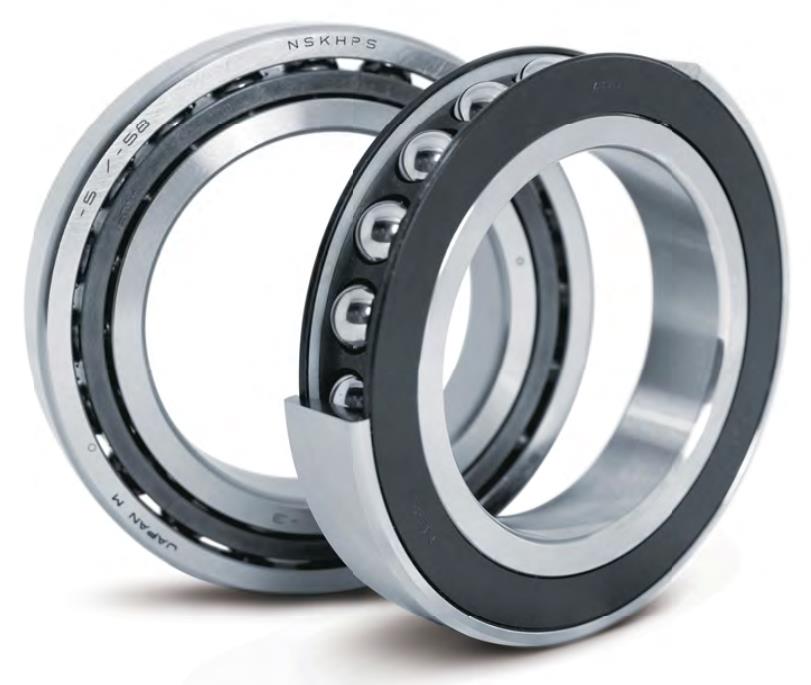

产业机械用高性能NSKHPS™高精密角接触球轴承

疲劳寿命比原有轴承延长15%

优势

高可靠性

着眼于最影响轴承寿命的材料纯净度的控制,并结合NSK特有的材料评价技术。

通过使用NSK精选的钢材,使疲劳寿命比原有轴承提高15%。

70系列和79系列,均可适用于带密封圈型轴承

也可适用于内径30~100mm的轴承。

预先填充润滑脂,能提高轴承的操作性,比起开式轴承,密封型寿命提升1.5倍。

依据不同用途,备有2种保持架

TYN:摩擦性能和音响性能卓越的,滚动体引导型聚酰胺树脂保持架。

TR:高转速性能卓越的,外圈引导型酚酸酰树脂保持架(仅适用于带密封圈型)。

万能组配,可自由选定

万能组配为标准型,可自由组配成双列、三列、四列。

轴承代号构成
7
0
1
0
A
5
S
N
2
4
T
Y
N
V
1
V
D
B
D
E
L
P
4
Y
7:① 形式记号
0:② 尺寸系列
10:③ 内径代号
A5:④ 接触角记号
SN24:⑤ 材料记号
TYN:⑥ 保持架记号
V1V:⑦ 密封圈记号
DBD:⑧ 组合记号
EL:⑨ 预紧记号
P4Y:⑩ 精度记号
7
形式记号
NSK高性能标准NSKHPS系列轴承。
基本额定动载荷高,适用于低〜中速、高载荷领域。
0
尺寸系列
9:19系列0:10系列2:02系列
10
内径代号
03及以下轴承内径为00:10 mm 01:12 mm 02:15 mm 03:17 mm
04及以上轴承内径为内径代号×5 mm
A5
接触角记号
C:15°A5:25°A:30°
SN24
材料记号
无代号:钢球轴承
SN24:陶瓷球轴承
TYN
保持架记号
TYN:滚动体引导聚酰胺树脂保持架极限dmn=140万
TR:外圈引导酚酸酰树脂保持架(仅适用于带密封圈型)极限dmn=280万
MY:滚动体引导铜合金保持架(仅针对TYN保持架无法使用的大型轴承)极限dmn=80万
V1V
密封圈记号
无代号:开式
V1V:非接触式橡胶密封圈
DBD
组合记号
SU:万能配对(单列)DU:万能配对(双列)DUD:万能配对(三列)QU:万能配对(四列)
DB:背对背配对DF:面对面配对DT:串联配对
DBD:三列 / / \ 配对DFD:三列 \ \ / 配对DTD:三列 / / / 配对
DBB:/ / \ \ 配对DFF:\ \ / / 配对DTT:/ / / / 配对DBT:/ / / \ 配对DFT:\ \ \ / 配对
EL
预紧记号
EL:微预紧L:轻预紧M:中预紧H:重预紧
CP:特殊预紧CA:特殊游隙
P4Y
精度记号
P2:ISO 2级P4:ISO 4级P5:ISO 5级
P3:特殊级(尺寸精度为ISO 4级,旋转精度为ISO 2级)
P4Y:特殊级(内圈内径、外圈外径尺寸偏差是由NSK特殊管理,其他为ISO 4级)
轴承型号列表
轴承型号
内径
外径
厚度
极限转速
操作
725C
5.00
16.00
5.00
167000
725A
5.00
16.00
5.00
96000
706C
6.00
17.00
6.00
153000
706A
6.00
17.00
6.00
87000
726C
6.00
19.00
6.00
160000
726A
6.00
19.00
6.00
80000
707C
7.00
19.00
6.00
135000
707A
7.00
19.00
6.00
77000
708C
8.00
22.00
7.00
117000
708A
8.00
22.00
7.00
67000
728C
8.00
26.00
8.00
110000
728A
8.00
26.00
8.00
63000
7900C
10.00
22.00
6.00
109000
7900CSN24
10.00
22.00
6.00
163000
7900A5
10.00
22.00
6.00
93800
7900A5SN24
10.00
22.00
6.00
122000
7000C
10.00
26.00
8.00
97300
7000CSN24
10.00
26.00
8.00
127000
7000A5
10.00
26.00
8.00
83600
7000A5SN24
10.00
26.00
8.00
108000
7000A
10.00
26.00
8.00
55600
7200C
10.00
30.00
9.00
87500
7200CSN24
10.00
30.00
9.00
116000
7200A5
10.00
30.00
9.00
75000
7200A5SN24
10.00
30.00
9.00
97500
7200A
10.00
30.00
9.00
50000
7901C
12.00
24.00
6.00
97300
7901CSN24
12.00
24.00
6.00
127000
7901A5
12.00
24.00
6.00
83400
7901A5SN24
12.00
24.00
6.00
108000
