精密轴承

Precision Bearings

双列圆柱滚子轴承(高刚度系列)

相比球轴承,圆柱滚子轴承在径向刚度及径向承载能力方面更有优势,适用于对刚度要求较高的车床主轴及承受较重皮带载荷的自由侧轴承等。

NSK圆柱滚子轴承,通过对内部尺寸及保持架形状进行优化设计,实现低发热和高速领域的稳定运转。

双列圆柱滚子轴承可提供外圈中央带油润滑用油孔及油槽的“E44”形式。

轴承的形式,有内圈带挡边的NN型和外圈带挡边的NNU型。NN型由于在脂润滑时初期磨合运转时间短,油润滑时轴承内部不易存润滑油,而被广泛的使用。

特点

与原有产品相比,内部设计最优化、加工技术提升,寿命延长60%。

长寿命

采用耐磨损性能优异的高刚度工程塑料“PPS树脂”保持架,减少运转初期磨粉、提高润滑脂寿命

可提供高速化产品

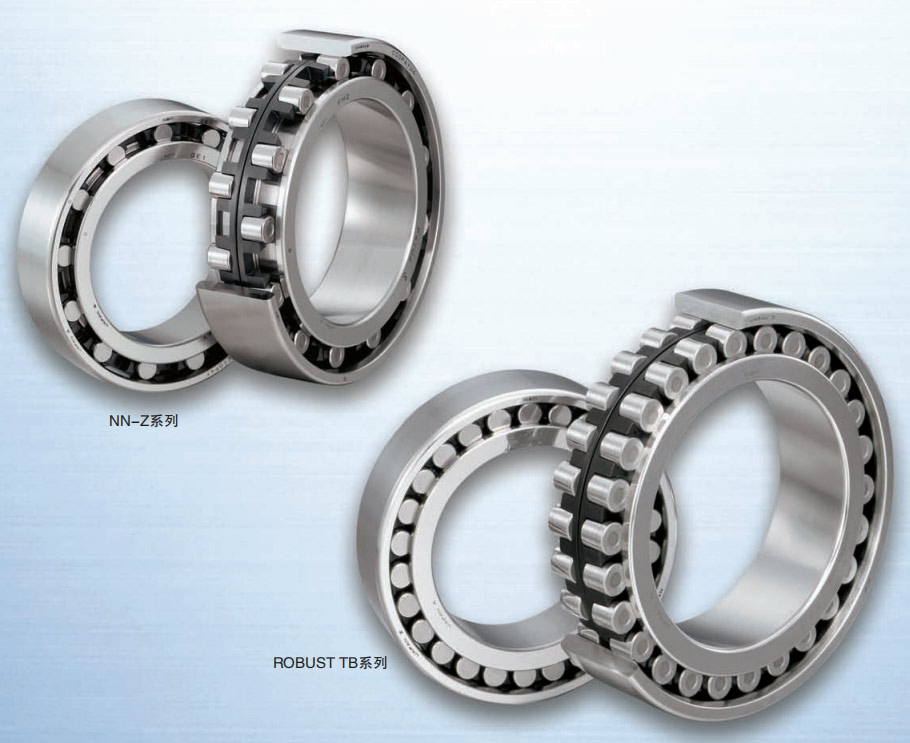

可选购自由侧轴承专用的低发热NN-Z系列

对象产品为P5级以上,轴承外径360mm以下

低发热TB系列

保持架采用耐热性优异的高强度工程塑料PPS树脂(聚苯基硫化物),并添加了强化纤维,性能优异。且形状最优化,旋转时受离心力影响小,不易变形,摩擦小。

TB保持架与金属保持架相比,润滑脂寿命延长了10倍。

轴承代号构成
N
N
3
0
1
7
Z
T
B
K
R
E
4
4
C
C
0
P
4
Y
NN:① 轴承形式记号
30:② 尺寸系列
17:③ 内径代号
Z:④ 内部记号
TB:⑤ 保持架记号
KR:⑥ 圆锥孔记号
E44:⑦ 油孔记号
CC0:⑧ 径向游隙记号
P4Y:⑨ 精度记号
NN
轴承形式记号
NN:双列圆柱滚子轴承(内圈带挡边型)
NNU:双列圆柱滚子轴承(外圈带挡边型)
30
尺寸系列
30:30系列39:39系列49:49系列
17
内径代号
轴承内径:内径代号 × 5 mm
Z
内部记号
无代号:标准规格Z:低发热规格
TB
保持架记号
无代号:挡边引导铜合金保持架
TB:滚动体引导PPS树脂保持架
MB:滚动体引导铜合金保持架
KR
圆锥孔记号
无代号:圆柱孔KR(K):圆锥孔,锥度1:12
E44
油孔记号
无代号:无油孔E44:外圈带标准油槽油孔
CC0
径向游隙记号
CC1:圆柱孔用标准游隙
CC0:圆锥孔用标准游隙
CCG:特殊径向游隙
P4Y
精度记号
P2:ISO 2级P4:ISO 4级P5:ISO 5级
P4Y:特殊级(内圈内径、外圈外径尺寸公差为NSK特殊管理,其他为ISO 4级)
轴承型号列表
轴承型号
内径
外径
厚度
极限转速
操作
NN3005MBKR
25.00
47.00
16.00
25000
NN3006MBKR
30.00
55.00
19.00
21200
NN3006TBKR
30.00
55.00
19.00
23600
NN3006ZTBKR
30.00
55.00
19.00
27900
NN3007MBKR
35.00
62.00
20.00
18600
NN3007TBKR
35.00
62.00
20.00
20700
NN3007ZTBKR
35.00
62.00
20.00
24500
NN3008MBKR
40.00
68.00
21.00
16700
NN3008TBKR
40.00
68.00
21.00
18600
NN3008ZTBKR
40.00
68.00
21.00
22000
NN3009MBKR
45.00
75.00
23.00
15000
NN3009TBKR
45.00
75.00
23.00
16700
NN3009ZTBKR
45.00
75.00
23.00
19800
NN3010MBKR
50.00
80.00
23.00
13900
NN3010TBKR
50.00
80.00
23.00
15400
NN3010ZTBKR
50.00
80.00
23.00
18300
NN3011MBKR
55.00
90.00
26.00
12500
NN3011TBKR
55.00
90.00
26.00
13800
NN3011ZTBKR
55.00
90.00
26.00
16400
NN3012MBKR
60.00
95.00
26.00
11700
NN3012TBKR
60.00
95.00
26.00
13000
NN3012ZTBKR
60.00
95.00
26.00
15400
NN3013MBKR
65.00
100.00
26.00
11000
NN3013TBKR
65.00
100.00
26.00
12200
NN3013ZTBKR
65.00
100.00
26.00
14500
NN3014MBKR
70.00
110.00
30.00
10000
NN30UTBKR
70.00
110.00
30.00
11200
NN3014ZTBKR
70.00
110.00
30.00
13200
NN3015MBKR
75.00
115.00
30.00
9500
NN3015TBKR
75.00
115.00
30.00
10600
