精密轴承
Precision Bearings
超高速高精度角接触球轴承ROBUST系列
融合了NSK引以为荣的材料技术、评价技术、解析技术，超高速、高精度保证了机床的高性能。
特长
低发热、高转速
在实现高速化、高精度化的同时，大幅降低了轴承高速旋转时的发热。
X型轴承采用耐热、耐磨性优异的SHX材质，实现了高速、长寿命
超高速、超长寿命耐热钢SHX材与普通轴承钢SUJ2材相比，滚动疲劳寿命提高至4倍，高速性提高了20%。
用途广泛，型号齐全
两种接触角：高速型18°（BNR）、高刚度型25°（BER）。

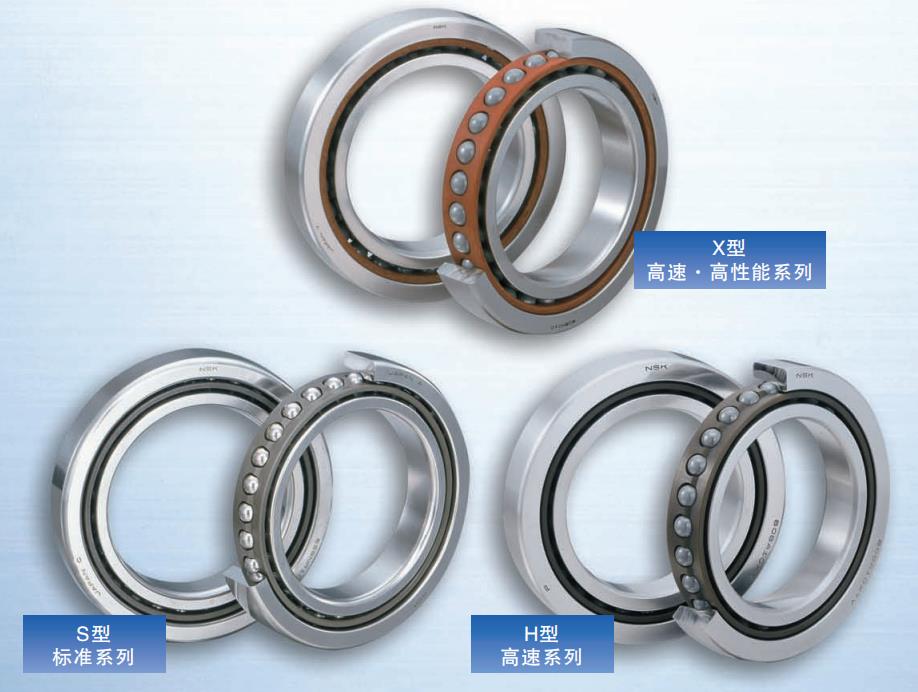

两种球材质：钢球（S型）、陶瓷球（H型、X型）。
运用解析技术，达到最优设计
通过模拟轴承运动（包括滑动运动）及解析温升实现最优设计。

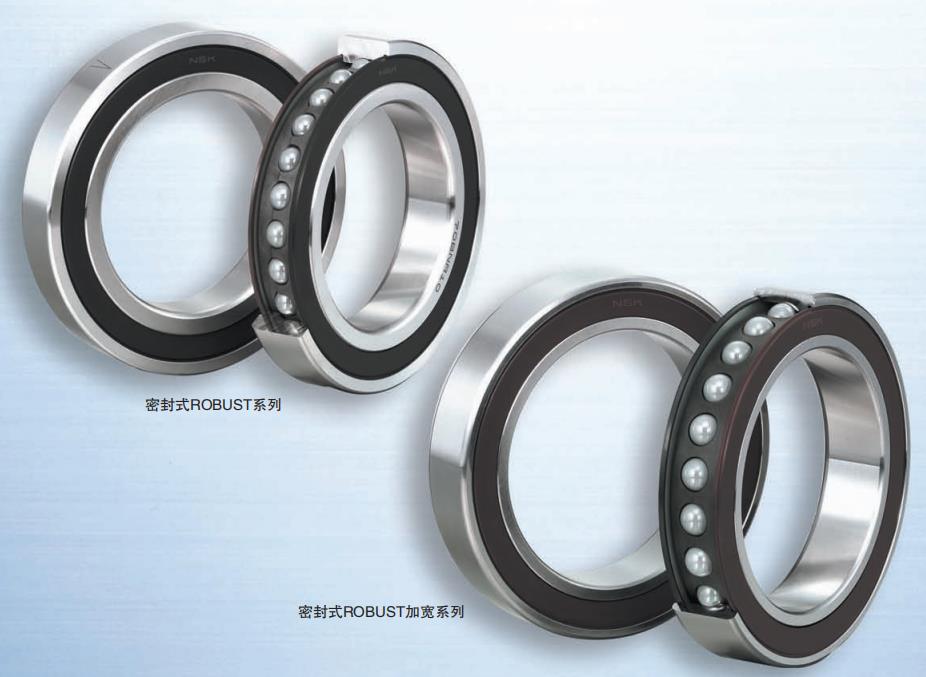

超高速高精度角接触球轴承密封式ROBUST系列
高性能、长寿命，大幅提高机床可靠性，同时更节能、环保。
特长
脂润滑下长寿命
有效防止了润滑脂的飞散，采用特殊设计的ROBUST加宽系列，提高了润滑脂的填充量，润滑脂寿命是开式轴承的1.7倍。
低发热设计
采用NSK自主设计的非接触密封圈，具有与开式轴承相媲美的低发热性。
高可靠性、安装时间缩短
密封圈有效防止了外部异物的侵入。
轴承已经清洗并填脂，开封后即可直接进行主轴安装，省去了清洗、脱脂、填脂工序，安装时间缩短至原来的1/8。
轴承代号构成
5
0
B
N
R
1
0
H
T
S
R
E
3
4
V
1
V
D
B
E
L
P
4
Y
50：① 公称轴承内径
BNR：② 形式记号
10：③ 尺寸系列
H：④ 材料记号
TSR：⑤ 保持架记号
E34：⑥ 油孔记号
V1V：⑦ 密封圈记号
DB：⑧ 组合记号
EL：⑨ 预紧记号
P4Y：⑩ 精度记号
50
公称轴承内径
内径代号 mm
BNR
形式记号
BNR：18°接触角BER：25°接触角BSR：15°接触角
10
尺寸系列
19：19系列29：29系列10：10系列
20：20系列02：02系列
相同内径的轴承，按19、29、10、20、02系列的顺序，宽度、外径尺寸依次增加
H
材料记号
S：SUJ2轴承钢套圈，SUJ2轴承钢滚动体
E：SUJ2轴承钢套圈，EQTF超长寿命轴承钢滚动体
H：SUJ2轴承钢套圈，Si3N4陶瓷滚动体
X：SHX高速耐热钢套圈，Si3N4陶瓷滚动体
XE（SPINSHOT Ⅱ）：SHX高速耐热钢套圈，Si3N4陶瓷滚动体
TSR
保持架记号
TYN：滚动体引导聚酰胺树脂保持架极限dmn=140万19系列密封品除外
T：外圈引导酚酸酰树脂保持架极限dmn=280万
TSR：外圈引导PPS树脂保持架极限dmn=300万
MY：滚动体引导铜合金保持架（仅针对TYN保持架无法使用的大型轴承）极限dmn=80万
E34
油孔记号
无代号：无
E34：外圈供油轴承（ROBUST SHOT）
V1V
密封圈记号
无代号：开式
V1V：非接触式橡胶密封圈
DBD
组合记号
SU：万能配对（单列）DU：万能配对（双列）DUD：万能配对（三列）QU：万能配对（四列）
DB：背对背配对DF：面对面配对DT：串联配对
DBD：三列 / / \ 配对DFD：三列 \ \ / 配对DTD：三列 / / / 配对
DBB：/ / \ \ 配对DFF：\ \ / / 配对DTT：/ / / / 配对DBT：/ / / \ 配对DFT：\ \ \ / 配对
EL
预紧记号
EL：微预紧L：轻预紧M：中预紧H：重预紧
CP：特殊预紧CA：特殊游隙
P4Y
精度记号
P2：ISO 2级P4：ISO 4级P5：ISO 5级
P3：特殊级（尺寸精度为ISO 4级，旋转精度为ISO 2级）
P4Y：特殊级（内圈内径、外圈外径尺寸偏差是由NSK特殊管理，其他为ISO 4级）
轴承型号列表
轴承型号
内径
外径
厚度
极限转速
操作
30BN19B
30.00
47.00
9.00
0
30BN19BSN24
30.00
47.00
9.00
0
30BA19B
30.00
47.00
9.00
0
30BA19BSN24
30.00
47.00
9.00
0
35BN19ASN24
35.00
55.00
10.00
0
35BA19BSN24
35.00
55.00
10.00
0
