精密轴承
Precision Bearings

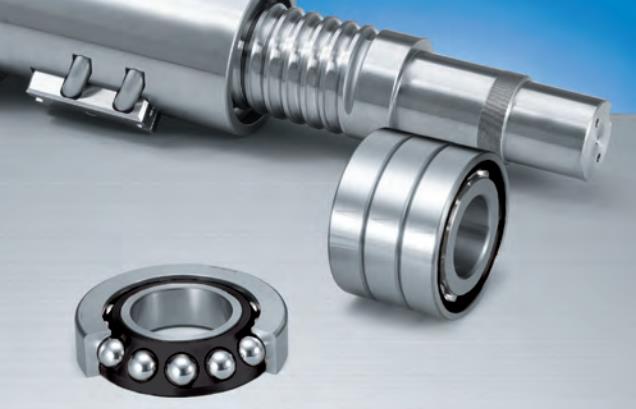

滚珠丝杠支撑用推力角接触球轴承（高载荷驱动用）
简洁化设计，高性价比，高性能专用轴承——NSKTAC 03系列
特点
实现长寿命化
增大球径并采用55°接触角，实现长寿命
提高极限轴向载荷
优化轴承内部的设计参数，提高极限轴向载荷
可提供特殊内径系列，提高相同轴径下的载荷能力
特殊内径系列与尺寸等级大一级的标准轴承相比，仅内径尺寸较小，其他尺寸不变，因而轴径相同，轴承的承载能力提高，可实现轴端设计紧凑化。
使用更简便
轴承代号构成
6
0
T
A
C
0
3
D
T
8
5
S
U
M
P
N
5
D
60：① 公称轴承内径
TAC：② 轴承类型代号
03：③ 尺寸系列代号
D：④ 内部规格代号
T85：⑤ 保持架代号
SU：⑥ 组配代号
M：⑦ 预紧代号
PN5D：⑧ 精度记号
60
轴承公称内径
内径代号 mm
TAC
轴承类型代号
推力角接触球轴承
03
尺寸系列代号
02：02系列03：03系列
D
内部规格代号
接触角 55°
T85
保持架代号
T85：聚酰胺树脂保持架
M：铜合金保持架
SU
组配代号
SU：万能配对（单列）
M
预紧代号
M：中预紧EL：轻微预紧
PN5D
精度记号
PN7C：NEW CLASS 7C 级（轴向跳动精度与P2级相当）
PN5D：标准精度（相当于ISO 5级）
轴承型号列表
轴承型号
内径
外径
厚度
极限转速
操作
20TAC03D
20.00
52.00
15.00
10300
75TAC03D
75.00
160.00
37.00
3200
120TAC03D
120.00
260.00
55.00
2000
TAC120-3M
120.00
300.00
62.00
1700
140TAC03DM
140.00
300.00
62.00
1700
TAC140-3M
140.00
340.00
68.00
1500
160TAC03DM
160.00
340.00
68.00
1500
TAC160-3M
160.00
380.00
75.00
1400
180TAC03DM
180.00
380.00
75.00
1400
