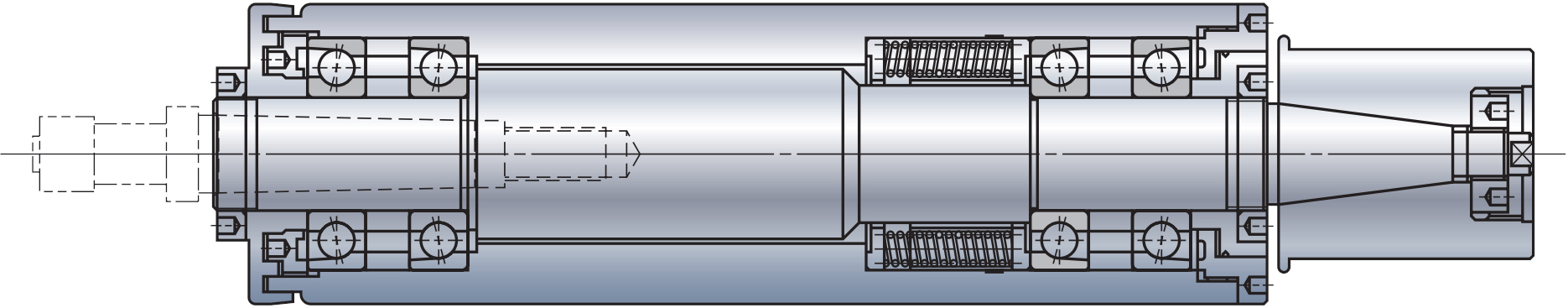

描述：该轴承配列适用于超高速旋转主轴，采用弹簧预紧。 相比定位预紧，虽刚度略低，但在高速及温升性能方 面较好。

前侧：超高速角接触球轴承双列（DT）

后侧：超高速角接触球轴承双列（DT）

应用：加工中心、磨床主轴、电主轴等

极限转速（油润滑）：350万 dmn极限转速（脂润滑）：200万 dmn

描述：该轴承配列，定位预紧条件下可高速旋转，相比主轴形式Ⅰ，其径向及轴向刚度高。与主轴形式Ⅲ相比虽然刚度低，但主要应用于高速、轻切削加工，装配相对容易。

前侧：超高速角接触球轴承双列（DB）

后侧：超高速角接触球轴承双列（DB）（角接触球轴承可采用定压预紧）

应用：加工中心等

极限转速（油润滑）：250万 dmn极限转速（脂润滑）：150万 dmn

描述：该轴承配列，定位预紧方式下可应对高速旋转，相比主轴形式Ⅰ，其径向及轴向刚度高。考虑到主轴的热膨胀，在后侧可以采用轴向滑动性良好的圆柱滚子轴承。

前侧：超高速角接触球轴承双列（DB）

后侧：超高速单列圆柱滚子轴承

应用：加工中心等

极限转速（油润滑）：250万 dmn极限转速（脂润滑）：150万 dmn

描述：该轴承配列，相比主轴形式Ⅱ，其高速性能较弱，但 径向及轴向刚度较好。

前侧：超高速角接触球轴承4列（DBB）

后侧：超高速单列圆柱滚子轴承（角接触球轴承采用定压预紧或定位预紧时，也可以适用）

应用：NC车床、NC铣床、加工中心等

极限转速（油润滑）：220万 dmn极限转速（脂润滑）：130万 dmn

描述：该轴承配列，具有与主轴形式Ⅲ同等的旋转性能，同时在前侧装配圆柱滚子轴承，径向刚度提高、适用于高速、重切削加工。

前侧：超高速单列圆柱滚子轴承，角接触球轴承双列（DB）

后侧：超高速单列圆柱滚子轴承（角接触球轴承采用定位预紧时，也可以适用）

应用：NC车床、NC铣床、加工中心等

极限转速（油润滑）：220万 dmn极限转速（脂润滑）：130万 dmn

描述：该轴承配列，相比主轴形式Ⅱ，其高速性能较弱，但径向及轴向刚度较好。相比主轴形式Ⅲ、Ⅳ，高速性及刚度都较弱。

前侧：超高速角接触球轴承3列（DBD）

后侧：超高速单列圆柱滚子轴承（角接触球轴承采用定压预紧或定位预紧时，也可以适用）

应用：NC车床、NC铣床、加工中心等

极限转速（油润滑）：180万 dmn极限转速（脂润滑）：120万 dmn

描述：该轴承配列，高速性较弱，但径向及轴向刚度最好，是具有高刚度的轴承配列。

前侧：高刚度双列圆柱滚子轴承，高刚度推力角接触球轴承（DB）

后侧：高刚度双列圆柱滚子轴承

应用：NC车床、NC铣床、镗床、加工中心等

极限转速（油润滑）：100万 dmn极限转速（脂润滑）：80万 dmn
