精密轴承

Precision Bearings

滚珠丝杠支撑单元

 类型筛选

滚珠丝杠支撑单元

特点

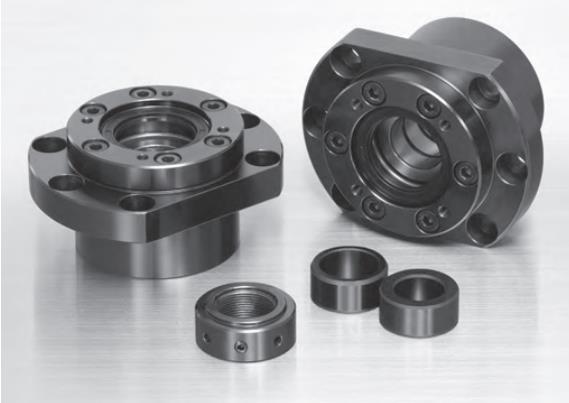

高载荷、机床用支撑单元,釆用高精度、高刚度滚珠丝杠支撑用推力角接触球轴承(NSK TAC C系列),具备最佳性能与构造,共有如下图所示3种组合方式。

特点

具有防尘设计,可以简化滚珠丝杆支撑部设计。

轴承的预紧力己经过调整,并预先安装至支撑单元内部,使用时可省略轴承安装相关工序。

滚珠丝杠支撑单元由轴承座、压盖、滚珠丝杠支撑用推力角接触球轴承、防尘密封圈、内隔圈、预紧固定螺栓、垫圈、锁紧螺母组成。NSK支撑单元的预紧力已进行高精度调整,所有组件为一体化设计,请勿分解。

轴承内已填充润滑脂。

轴承代号构成
W
B
K
3
0
D
F
D
-
3
1
H
WBK:① 支撑单元代号
30:② 公称轴承内径
DFD:③ 组配代号
-31H:④ 追加记号
WBK
支撑单元代号
WBK:滚珠丝杠支撑单元
30
公称轴承内径
内径代号 mm
DFD
组配代号
DF:双列组配DFD:三列组配DFF:四列组配
-31H
追加记号
追加记号
