精密轴承

Precision Bearings

滚珠丝杠支撑用推力角接触球轴承(双向)

外圈一体式带安装孔的高性能专用轴承——BSBD系列,BSBD系列是实现加工工件和主轴单元快速移动及高定位精度的滚珠丝杠支撑用双列轴承单元。

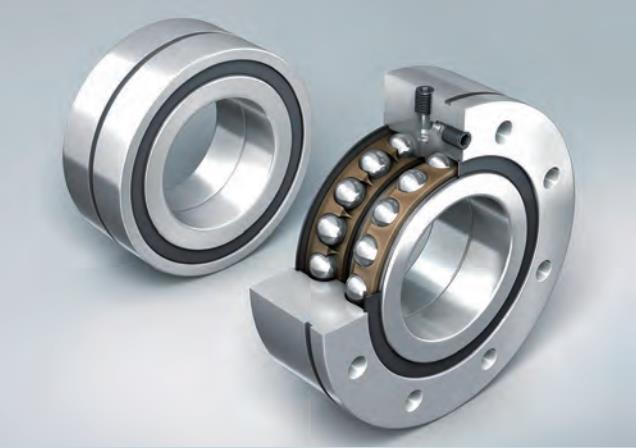

BSN型

此系列为外圈一体式双列推力角接触球轴承,采用背对背(DB)组合,生产时已填充高性能润滑脂,可省略润滑脂填充流程,必要时还可从油孔进行润滑脂补给,采用接触式密封圈,降低摩损及发热的同时,保持良好的密封性能。

BSF型

相对于BSN型,BSF型外圈带有螺栓安装扎可直接安装到轴承座侧面,在外径面及侧面各有一个注脂孔,根据需要,还可进行润滑脂补给作业,无需补给润滑脂时,可安装盲栓以防止异物侵入。另外,外圈外径面带拆卸槽,方便轴承拆卸。

特点

使用更便捷

外圈一体式双向推力角接触球轴承,采用背对背(DB)组合,标配接触式密封圈,并已填充好润滑脂,使作业更便捷

提高可靠性

优化接触式密封圈设计,抑制摩擦损失及发热

简化装配流程(BSF型)

BSF型自带安装孔,可直接安装至轴承座,另外,外圈外径面带拉拔槽,方便轴承拆卸

BSBD系列轴承为接触角60°,外圈一体式的双列角接触球轴承,与原有TAC产品一样,最适合用于滚珠丝杠支撑部,标配接触式密封圈,并填充高性能润滑脂。

轴承代号构成
B
S
F
3
0
8
0
D
D
U
H
P
2
B
D
T
BS:① 轴承形式代号
F:② 螺栓孔代号
30:③ 轴承内径代号
80:④ 轴承外径代号
DDU:⑤ 密封圈代号
H:⑥ 预紧代号
P2B:⑦ 精度代号
DT:⑧ 组配代号
BS
轴承形式代号
BS:接触角60°
F
螺栓孔代号
F:带螺栓孔N:无螺栓孔
30
轴承内径代号
内径代号 mm
80
轴承外径代号
外径代号 mm
DDU
密封圈代号
DDU:两侧接触式橡胶密封圈,三重密封唇结构,润滑脂密封性能及防尘性能优异
H
预紧代号
H:重预紧
P2B
预紧代号
P2B:BSBD系列专用精度,ISO 2级旋转精度,其他特殊精度
DT
组配代号
承受较大外部载荷以及要求高刚度、长寿命时,也可使用组合产品,轴承间组合端面的凸出量已进行调整,不会影响单体轴承内部的预紧,合计可以使用4列轴承。
轴承型号列表
轴承型号
内径
外径
厚度
极限转速
操作
BSN1242
12.00
42.00
25.00
8000
BSN1545
15.00
45.00
25.00
7100
BSN1747
17.00
47.00
25.00
6700
BSN2052
20.00
52.00
28.00
5800
BSN2557
25.00
57.00
28.00
5100
BSN3062
30.00
62.00
28.00
4500
BSN3072
30.00
72.00
38.00
3900
BSN3572
35.00
72.00
34.00
3800
BSN4075
40.00
75.00
34.00
3500
BSN4090
40.00
90.00
46.00
3100
BSN5090
50.00
90.00
34.00
2800
BSN50110
50.00
110.00
54.00
2500
BSN60110
60.00
110.00
45.00
2400
BSN1747-DT
17.00
47.00
50.00
6700
BSN2052-DT
20.00
52.00
56.00
5800
BSN2557-DT
25.00
57.00
56.00
5100
BSN3062-DT
30.00
62.00
56.00
4500
BSN3072-DT
30.00
72.00
76.00
3900
BSN3572-DT
35.00
72.00
68.00
3800
BSN4075-DT
40.00
75.00
68.00
3500
BSN4090-DT
40.00
90.00
92.00
3100
BSN5090-DT
50.00
90.00
68.00
2800
BSN50110-DT
50.00
110.00
108.00
2500
BSF1255
12.00
55.00
25.00
8000
BSF1560
15.00
60.00
25.00
7100
BSF1762
17.00
62.00
25.00
6700
BSF2068
20.00
68.00
28.00
5800
BSF2575
25.00
75.00
28.00
5100
BSF3080
30.00
80.00
28.00
4500
BSF30100
30.00
100.00
38.00
3900
